En el campo de la ingeniería eléctrica, las pruebas de aislamiento son fundamentales para garantizar la seguridad y la eficiencia de los sistemas de alto voltaje. Cuando se trata de instalaciones industriales, redes de distribución o equipos de generación eléctrica, un fallo en el aislamiento puede derivar en consecuencias graves como cortocircuitos, incendios o incluso pérdidas humanas. En este contexto, contar con un medidor de resistencia de aislamiento 10 kV se convierte en una herramienta imprescindible para profesionales que trabajan en entornos de alta tensión. Este tipo de instrumento no solo proporciona lecturas precisas, sino que también asegura una evaluación completa del estado del aislamiento de cables, transformadores y equipos eléctricos críticos.
Un medidor de resistencia de aislamiento con capacidad de 10.000 voltios (10 kV) permite detectar defectos incipientes que podrían pasar desapercibidos con herramientas de menor voltaje. Además, su capacidad de medición a alto voltaje simula de manera más realista las condiciones de operación, ofreciendo una visión clara del comportamiento dieléctrico de los materiales. En los siguientes apartados se explorarán las características, aplicaciones, beneficios y consideraciones clave al momento de elegir un medidor de este nivel.
¿Qué es un Medidor de Resistencia de Aislamiento 10 kV?
Un medidor de resistencia de aislamiento 10 kV es un dispositivo especializado que aplica una tensión continua elevada, típicamente de hasta 10.000 voltios, para medir la resistencia del aislamiento de un sistema eléctrico. A diferencia de los modelos estándar de baja tensión, este tipo de instrumento está diseñado para probar equipos eléctricos de media y alta tensión, donde se requiere una evaluación más rigurosa del aislamiento.
Este tipo de prueba se basa en el principio de la ley de Ohm, pero a escalas mucho mayores. Cuanto mayor sea la resistencia medida, mejor será la calidad del aislamiento. Un buen medidor debe ofrecer lecturas precisas incluso en ambientes exigentes, con variaciones de temperatura, humedad y contaminación.
Aplicaciones Comunes en Entornos Industriales
Los medidores de resistencia de aislamiento de 10 kV son ampliamente utilizados en sectores como:
Generación eléctrica (plantas hidroeléctricas, térmicas y solares)
Subestaciones eléctricas de media y alta tensión
Mantenimiento de motores y generadores industriales
Pruebas en transformadores de potencia
Inspección de cables subterráneos de alto voltaje
En estos entornos, los errores no son una opción. Las pruebas de aislamiento ayudan a detectar envejecimiento del material dieléctrico, humedad atrapada, contaminación interna o daños mecánicos que podrían llevar a un fallo eléctrico catastrófico.
Beneficios de Usar un Medidor de 10 kV en Pruebas de Alta Tensión
La elección de un medidor de resistencia de aislamiento 10 kV ofrece múltiples ventajas frente a equipos de menor capacidad:
Mayor capacidad de detección: permite identificar fallos latentes que solo se manifiestan bajo condiciones de alto voltaje.
Simulación real de operación: reproduce de manera más precisa el entorno real en que funcionará el equipo.
Seguridad mejorada: detecta posibles puntos de fallo antes de que se conviertan en peligros reales.
Longevidad de los equipos: permite programar mantenimientos preventivos, prolongando la vida útil de los activos eléctricos.
Cumplimiento normativo: se ajusta a los requerimientos de pruebas según estándares internacionales como IEC, IEEE o NETA.
Características Técnicas Clave que Debe Tener un Buen Medidor
Antes de adquirir un instrumento de medición para pruebas de aislamiento, conviene evaluar diversas especificaciones técnicas que aseguren precisión y confiabilidad. En el ámbito profesional, muchos especialistas consideran que un medidor de resistencia de aislamiento 10 kV debe funcionar también como un megóhmetro avanzado, capaz de ofrecer mediciones estables incluso en condiciones ambientales exigentes.
Entre las características más importantes destacan:
Rango de voltaje: El equipo debe proporcionar múltiples niveles de prueba (1 kV, 2,5 kV, 5 kV y 10 kV) para adaptarse a diferentes aplicaciones.
Rango de resistencia: La capacidad de medir desde megaohmios (MΩ) hasta teraohmios (TΩ) es esencial para obtener una visión completa del estado del aislamiento.
Sistema de descarga automática: Fundamental para garantizar la seguridad del operador al finalizar cada prueba.
Protección contra sobrecargas: Un buen megóhmetro incorpora sistemas que evitan daños por picos de tensión o conexiones incorrectas.
Registro de datos: Contar con memoria interna o exportación facilita la elaboración de informes y análisis comparativos.
Pantalla legible: Preferiblemente retroiluminada y con gráficos para visualizar tendencias de medición.
Interfaz USB o Bluetooth: Ideal para integrar los resultados en plataformas de gestión o mantenimiento predictivo.
Estas características aseguran que el instrumento cumpla con los estándares profesionales necesarios para pruebas de alta tensión.
¿Cómo Realizar una Prueba de Resistencia de Aislamiento Correctamente?
El procedimiento para usar un medidor de resistencia de aislamiento de 10 kV debe seguir una serie de pasos para garantizar la seguridad y obtener resultados fiables:
Preparación del entorno: Asegurarse de que el equipo esté desconectado y descargado. Utilizar EPP (Equipo de Protección Personal) adecuado.
Conexión del medidor: Conectar los cables de prueba a los terminales del sistema o componente a evaluar.
Selección de voltaje: Elegir 10 kV si se trata de equipos de alta tensión.
Realizar la medición: Aplicar el voltaje durante un tiempo establecido (30 segundos a 10 minutos según el protocolo).
Análisis de resultados: Una resistencia alta indica buen aislamiento; valores bajos o inestables sugieren deterioro o contaminación.
Descarga del sistema: Después de la prueba, descargar adecuadamente cualquier carga residual.
Factores que Afectan las Mediciones de Aislamiento
Hay varios elementos que pueden influir en las lecturas de resistencia de aislamiento, incluyendo:
Temperatura ambiente: Un aumento en la temperatura suele reducir la resistencia.
Humedad: La humedad elevada puede disminuir significativamente la resistencia.
Contaminación en la superficie: Polvo o suciedad pueden crear caminos de fuga de corriente.
Edad del aislamiento: A medida que envejece, el material pierde propiedades dieléctricas.
Tiempo de prueba: La resistencia varía con el tiempo, por eso es importante estandarizar el periodo de medición.
Normativas Internacionales Relacionadas
El uso de medidores de resistencia de aislamiento de 10 kV está regulado por diversas normas que aseguran su correcto uso y aplicación:
IEC 60060-1: Pruebas de alto voltaje en equipos eléctricos.
IEEE Std 43: Procedimientos para pruebas de aislamiento en motores y generadores rotativos.
NFPA 70B: Recomendaciones para el mantenimiento eléctrico preventivo.
NETA ATS/ MTS: Especificaciones para pruebas de aceptación y mantenimiento.
Consejos para Seleccionar el Mejor Instrumento de Medición

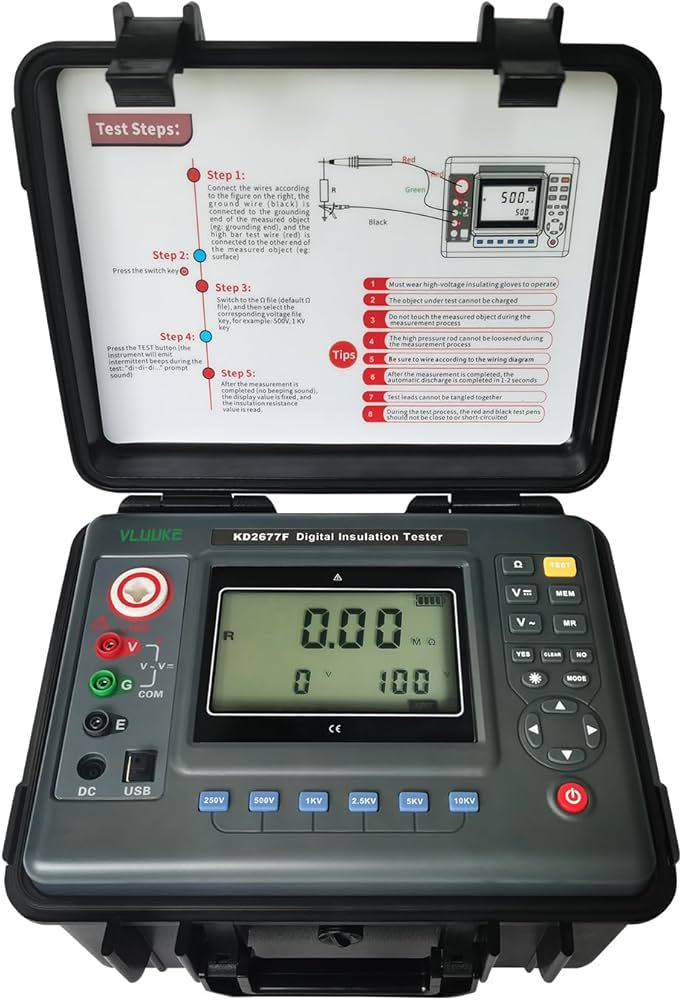

Al buscar un medidor confiable, conviene considerar no solo el precio, sino también la calidad de los componentes, la precisión y el soporte técnico ofrecido por el fabricante. Una excelente opción disponible es el medidor de resistencia de aislamiento 10 kV, ideal para profesionales que requieren resultados precisos en condiciones exigentes. Este modelo en particular destaca por su durabilidad, interfaz intuitiva y variedad de funciones avanzadas, haciendo que cada prueba sea confiable y segura.
Conclusión
Contar con un medidor de resistencia de aislamiento de 10 kV es una decisión estratégica para cualquier profesional que trabaje con sistemas eléctricos de media o alta tensión. Este tipo de instrumento permite prevenir fallos, mejorar la seguridad operativa y optimizar los planes de mantenimiento. Las pruebas de aislamiento no son una opción, sino una necesidad en instalaciones críticas, y solo pueden realizarse de forma eficaz con equipos de calidad y precisión comprobadas.
Invertir en un buen medidor no solo aporta tranquilidad, sino que representa una medida proactiva para evitar accidentes, interrupciones del servicio o pérdidas económicas. Y al elegir un dispositivo diseñado para entornos exigentes, se asegura el cumplimiento de normativas internacionales y se mejora la confiabilidad de toda la infraestructura eléctrica.
Preguntas Frecuentes (FAQs)
¿Qué diferencia hay entre un medidor de 5 kV y uno de 10 kV?
El medidor de 10 kV permite pruebas más exigentes y detectar fallos más profundos en sistemas de alta tensión, donde un equipo de 5 kV podría no revelar problemas incipientes.
¿Se puede usar un medidor de 10 kV en equipos de baja tensión?
Sí, siempre que el instrumento tenga la opción de seleccionar voltajes menores. Sin embargo, no se recomienda aplicar 10 kV a sistemas diseñados para operar a menor tensión.
¿Cada cuánto se deben hacer pruebas de resistencia de aislamiento?
Depende del tipo de instalación, pero generalmente se recomienda cada seis meses o una vez al año, especialmente en entornos industriales.
¿Es necesario algún tipo de formación para usar estos equipos?
Sí, debido al alto voltaje involucrado, es crucial que el operario tenga formación en seguridad eléctrica y conozca los procedimientos adecuados de prueba.
¿Qué hacer si el medidor detecta una resistencia muy baja?
Es señal de un posible fallo en el aislamiento. Se debe investigar el origen del problema, retirar el equipo de operación y programar una reparación o reemplazo.
